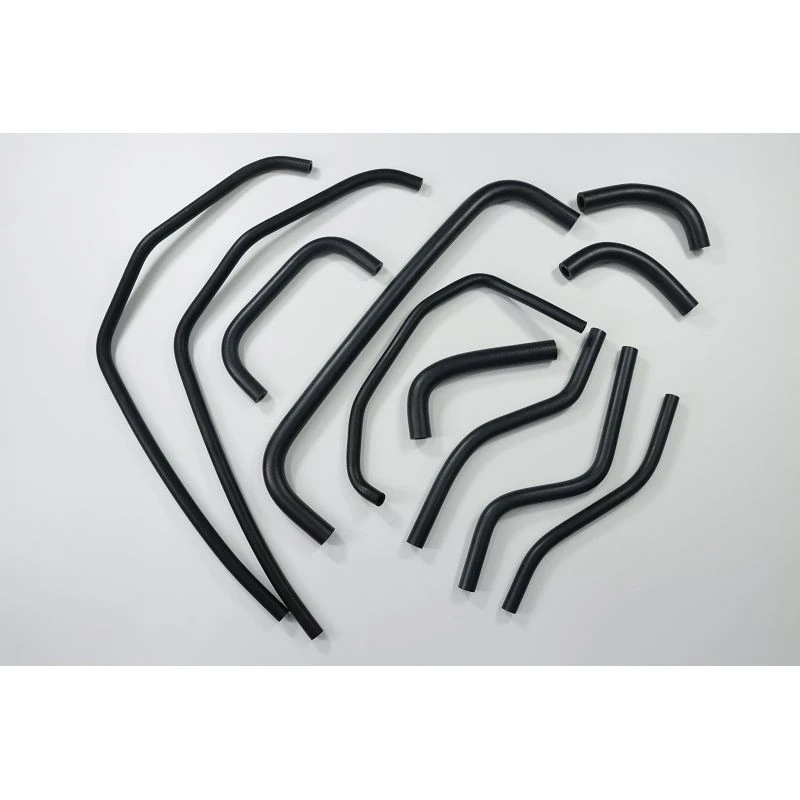

Önceden Şekillendirilmiş-Kauçuk İç Örgülü Hortum
Önceden-oluşturulmuş boru: IIR+EPDM, CIIR+EPDM, EPDM — optimum akış için kalıcı olarak şekillendirilmiş iç astar
İç örgü: Polyester elyaf, Aramid elyaf — basınç ve titreşim sönümleme için çok-seçenekli takviye
Önceden-oluşturulmuş kapak: IIR+EPDM, CIIR+EPDM, EPDM — kimyasal maddelere ve aşınmaya karşı dayanıklılık için şekillendirilmiş dış koruma
Renk: Siyah veya birden fazla renk — tedarik/iade tanımlaması için özel{0}}renk kodlaması
- ürün tanıtımı
BESTYIELD Technology (Huizhou) Co., Ltd., Çin'deki örgülü hortumun içinde önceden şekillendirilmiş- kauçukun önde gelen üreticilerinden ve tedarikçilerinden biridir ve ayrıca özelleştirilmiş hizmeti de desteklemektedir. Burada stoklarımızda bulunan toptan önceden şekillendirilmiş toplu örgülü hortuma-kauçuğa hoş geldiniz ve fabrikamızdan fiyat listesi alın. Fiyat danışmanlığı için bizimle iletişime geçin.
Özellikler ve Faydalar
- Önceden-oluşturulmuş tüp:IIR+EPDM, CIIR+EPDM, EPDM - optimum akış için kalıcı olarak şekillendirilmiş iç astar
- İç örgü:Polyester elyaf, Aramid elyaf - çok seçenekli-basınç ve titreşim sönümleme için takviye
- Önceden-oluşturulmuş kapak:Kimyasallara ve aşınmaya karşı dayanıklılık için IIR+EPDM, CIIR+EPDM, EPDM - şekilli dış koruma
- Renk:Tedarik/iade tanımlaması için siyah veya birden fazla renkli - özel renkli-kodlama
- Sıcaklık aralığı:-40 dereceden +150 dereceye kadar -, sıfırın altındaki ortam ve yüksek soğutma suyu sıcaklıklarını kapsar
- Uyumluluk standartları:RoHS, REACH, HF - küresel çevre ve düşük-halojen gereksinimlerini karşılar
- Alev direnci derecesi:HB, V1, V2, V0, VW-1, EN45545 - genel endüstriyelden demiryolu sınıfına
- Düşük ekstrakte edilebilir malzemeler:Sıvı kirliliğini ve nüfuzunu en aza indirir, soğutma sıvısının saflığını sağlar
- Ürün servis ömrü:Normal çalışma koşullarında 10 yılı aşan
- Başvuru:PG25 ve deiyonize glikol karışımları, hava, fosfat ester gibi soğutucular
Detaylı Açıklama
1102, önceden şekillendirilmiş geometriyi örgülü takviyeyle birleştirerek basınçlı devrelerdeki örgüsüz hortum sınırlamalarını ortadan kaldırır. Deliği ezen ve stres oluşturan-alan bükme gerektiren düz hortumların aksine-1102, şekillendirme sırasında takviye örgüsü entegre edilerek ısıtılmış bir preste tam 3 boyutlu şekillere göre kalıplanır.
Genel hizmet için iç örgü tabakası-polyester, yüksek mukavemet için aramid-çalışma basıncını 0,5 MPa'dan (örgüsüz) 1,5 MPa'ya yükselterek pompa deşarjına ve yüksek-akışlı ana hat uygulamalarına olanak tanır. Önceden oluşturulmuş-kapak, örgüyü soğutucu sıvı sıçramasına, UV'ye ve aşınmaya karşı korurken, düşük-çıkarılabilirlik özelliklerini de korur.
Malzemeler: En düşük gaz geçirgenliği için IIR (bütil kauçuk), gelişmiş vulkanizasyon uyumluluğu için CIIR (klorobütil), en geniş sıcaklık ve soğutucu uyumluluğu için EPDM. Bu üç-katmanlı mimari-önceden{-oluşturulmuş boru artı örgülü takviye ve önceden-oluşturulmuş kapak-, hortumun esnekliği ve titreşim izolasyonu ile sert boruların yönlendirme hassasiyetini sunar.
Ürün Uygulaması

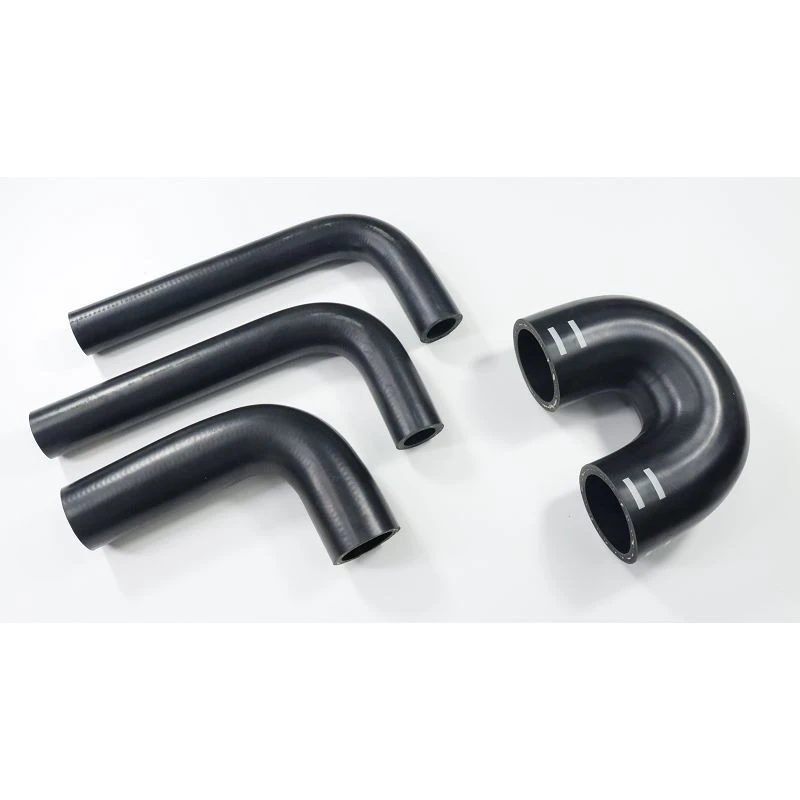

Veri merkezi sıvı soğutması birincil uygulamadır: 1102, soğuk plakaları CPU/GPU ısı alıcılarına doğrudan-çip sistemlerine-bağlar; burada önceden oluşturulmuş 90 derece ve 45 derecelik dirsekler, soğutma sıvısı akışını kısıtlayan bükülmeleri ortadan kaldırır. Raf-seviyesindeki manifoldlarda bu hortumlar, soğutulmuş glikolü CDU'dan sunucu blade'lerine dağıtarak düğümler arasında akış dengesi sağlar.
Daldırma soğutma için 1102, düşük ekstrakte edilebilirlerin kirlenmeyi önlediği dielektrik sıvı ısı eşanjörlerine besleme/dönüş bağlantıları olarak hizmet eder. EV aküsü termal yönetimi: önceden-oluşturulmuş hortumlar, glikolü, 10+ yıl boyunca yorgunluğa neden olan keskin kıvrımlar olmadan akü paketi soğutma kanalları boyunca yönlendirir. EVSE soğutma: önceden-oluşturulmuş şekiller, kabin içinde kompakt yönlendirmeye izin vererek hızlı-şarj modüllerinin termal daralmasını önler.
Ürün Parametreleri
|
Parça |
Hortum Kimliği |
Hortum dış çapı |
Çalışma Basıncı |
Patlama Basıncı |
||||
|
inç |
mm |
inç |
mm |
psi |
MPa |
psi |
MPa |
|
|
1102-01 |
1/8 |
3.2 |
0.31 |
7.9 |
218 |
1.5 |
653 |
4.5 |
|
1102-02 |
3/16 |
4.8 |
0.37 |
9.5 |
||||
|
1102-03 |
1/4 |
6.3 |
0.50 |
12.7 |
||||
|
1102-04 |
5/16 |
8.0 |
0.55 |
14.0 |
||||
|
1102-05 |
3/8 |
9.5 |
0.63 |
15.9 |
||||
|
1102-06 |
1/2 |
12.7 |
0.79 |
20.0 |
||||
|
1102-07 |
5/8 |
16.0 |
0.94 |
24.0 |
||||
|
1102-08 |
3/4 |
19.0 |
1.06 |
27.0 |
||||
|
1102-09 |
7/8 |
22.2 |
1.26 |
32.0 |
||||
|
1102-10 |
1 |
25.4 |
1.39 |
35.4 |
174 |
1.2 |
522 |
3.6 |
|
1102-11 |
1-1/4 |
31.8 |
1.77 |
45.0 |
||||
|
1102-12 |
1-1/2 |
38.1 |
2.00 |
50.8 |
||||
|
1102-13 |
1-3/4 |
44.5 |
2.32 |
59.0 |
||||
|
1102-14 |
2 |
50.8 |
2.76 |
70.0 |
||||
Veri Merkezi Sıvı Soğutma Uygulama Kılavuzu
- Soğuk plaka bağlantısı:önceden oluşturulmuş 90 derecelik dirsekler soğuk plaka bağlantı noktalarıyla birleşerek akışı kısıtlayan bükülmüş hortumları ortadan kaldırır. Tek fazlı sistemler için 1/4" boyutları önerin.
- Manifold yönlendirme:3/8" – 1/2" boyutları, önceden-oluşturulmuş T'ler ve ofsetlerin akışı 4–8 sunucu yuvasına dağıtmasını önerin; basınç düşüşünü dengelemek için eşit-uzunlukta bacaklar belirtin (hedef ΔP < 0,05 MPa).
- CDU bağlantısı:ana besleme/dönüş hatları için daha büyük çaplar (3/4" ila 2"); önceden-oluşturulmuş S{-bükümler, hızlı-bağlantı kesme bağlantılarını zorlamadan termal genleşmeyi emer.
- Kurulum ipucu:önceden oluşturulmuş hortumları her iki ucundan-yastıklı kelepçelerle destekleyin; hortumu asla yapısal bir eleman olarak kullanmayın.
SSS
S1: 1101 serisi ile 1102 serisi arasındaki fark nedir?
Cevap1: 1101, yerçekimi-besleme ve düşük-basınç geri dönüşleri için, takviyesiz (0,5 MPa) önceden-oluşturulmuş temel bir tüptür. 1102, iç örgüyü ve önceden oluşturulmuş kapağı-ekleyerek pompa deşarjı ve yüksek akışlı şebeke için çalışma basıncını 1,5 MPa'ya yükseltir. Basit yönlendirme için 1101'i seçin; 1102 basınç, titreşim veya harici koruma önemli olduğunda.
S2: Önceden-oluşturulmuş özel şekiller üretebilir misiniz?
A2: Evet. 3D CAD modelinizi (STEP, IGES veya SolidWorks) sağlayın, biz de kalıbı tasarlayalım, ilk-ürün örneklerini 15 iş günü içinde üretelim ve onaydan sonraki 20-25 iş günü içinde üretim miktarlarını teslim edelim. Minimum sipariş: 200 adet.
