NBR Dış Örgülü Hortum
Tüp: Siyah NBR, halojensiz
İç örgü: Polyester elyaf, Aramid elyaf, Bakır-kaplamalı çelik tel
Kapak: NBR veya CPE, CSM, PVC, pürüzsüz kaplama
Renk: Siyah veya birden fazla renk
Dış örgü: Polyester veya paslanmaz çelik
Sıcaklık aralığı: -40 derece ila +120 derece
- ürün tanıtımı
BESTYIELD Technology (Huizhou) Co., Ltd., Çin'deki nbr dış örgülü hortumun önde gelen üreticilerinden ve tedarikçilerinden biridir ve ayrıca özelleştirilmiş hizmeti de desteklemektedir. Burada stokta bulunan toptan toplu nbr dış örgülü hortuma hoş geldiniz ve fabrikamızdan fiyat listesi alın. Fiyat danışmanlığı için bizimle iletişime geçin.
Özellikler ve Faydalar
- Tüp:Siyah NBR, halojensiz
- İç örgü:Polyester elyaf, Aramid elyaf, Bakır-kaplamalı çelik tel
- Kapak:NBR veya CPE, CSM, PVC, pürüzsüz kaplama
- Renk:Siyah veya birden fazla renk
- Dış örgü:Polyester veya paslanmaz çelik
- Sıcaklık aralığı:-40 dereceden +120 dereceye kadar
- Uyumluluk standartları:RoHS, REACH
- Alev direnci derecesi:HB, V1, V2, V0, VW-1, EN45545
- Yüksek-basınç sınıfı:Çift örgülü sinerji ile 2,0 MPa / 290 psi'yi aşan çalışma basıncı
- Üretim süreci:Bileşik Karıştırma → Boru Ekstrüzyonu → İç Örgü → Kapak Ekstrüzyonu → Vulkanizasyon → Dış Örgü → Muayene → Paketleme
Detaylı Açıklama

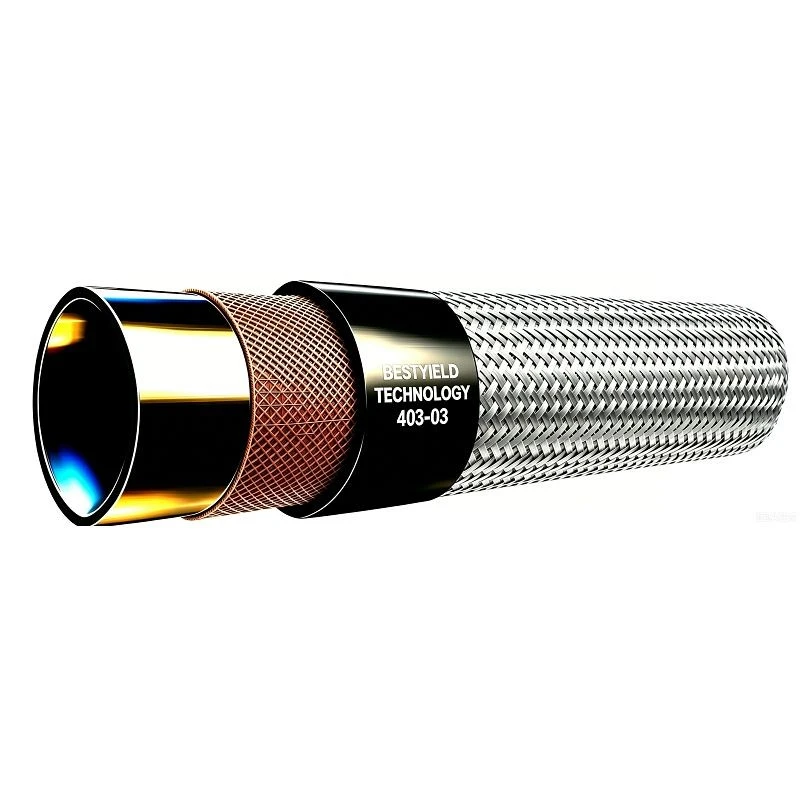

Bu yüksek-basınçlı kompozit hortum, dört-katmanlı bir mimari kullanır: NBR iç boru, iç örgü takviyesi, polimer kapak ve dış paslanmaz çelik veya polyester örgü. İkili-örgü konfigürasyonu, iç örgünün (polyester/aramid/bakır-kaplamalı çelik) sürekli çalışma basıncını karşıladığı, dış örgünün (polyester/paslanmaz çelik) ek patlama basıncı marjı ve dış darbelere karşı mekanik koruma sağladığı sinerjik bir yük taşıma sistemi oluşturur.
İç örgü, örgü işlemi sırasında 55 derecelik hassas bir nötr açıyla uygulanarak eksenel esneklik ve radyal basınç kontrolü arasında optimum denge sağlanır. Dış örgü hem basınç güvenliği rezervi hem de-aşınma önleyici kalkan görevi görerek zorlu endüstriyel ortamlarda hizmet ömrünü uzatır. Bu yapılandırma, 2,0 MPa'yı (290 psi) aşan çalışma basınçlarına ulaşır-tek-örgü alternatiflerinden önemli ölçüde daha yüksektir.
Üretim Süreci:Dört-katmanlı yapı, sıralı mandrel düzeneği- boru ekstrüzyonu, iç örgü, kapak ekstrüzyonu- ve ardından katmanlar arası bağlanma bütünlüğünü sağlamak için vulkanizasyon yoluyla oluşturulur. Vulkanizasyondan sonra inceleme yapın, ardından dış örgüyü gerçekleştirin. Her üretim partisi 1,5MPa'da hidrostatik geçirmez basınç testine tabi tutulur.
Ürün Uygulaması
Ağır makine hidrolik devreleri; yüksek-basınçlı yağ transfer sistemleri; endüstriyel hidrolik güç üniteleri; inşaat ekipmanı bom silindirleri; madencilik hidrolik sistemleri; çelik fabrikası hidrolik hatları; açık deniz platformu hidrolik kontrolleri.
Şirket Yetenekleri ve SSS
Fabrikamız, 8 adet otomatik örgü üretim hattı ve yıllık 2 milyon metreyi aşan örgülü hortum kapasitesi ile 15.000 metrekarelik bir alanı kaplamaktadır. ISO 9001 ve IATF 16949 sertifikalarına sahibiz.
S: Polyester ve paslanmaz çelik dış örgü arasındaki fark nedir?
C: Polyester dış örgü, daha düşük maliyetle hafif, aşınmaya karşı koruma sağlar; paslanmaz çelik dış örgü, deniz veya kimyasal ortamlarda maksimum patlama basıncı güvenlik marjı ve korozyon direnci sağlar.
S: Örgü açısını veya örgü yoğunluğunu özelleştirebilir misiniz?
C: Evet, belirli basınç-esneklik gereksinimlerine göre örgü parametrelerini ayarlayabiliriz. Özel özellikler için lütfen mühendislik ekibimizle iletişime geçin.
Standart teslimat süresi, sipariş onayından sonra 15-20 iş günüdür. Nitelikli alıcılar için ücretsiz örnekler mevcuttur.
Ürün Parametreleri
|
Parça |
Hortum Kimliği |
Hortum dış çapı |
Çalışma Basıncı |
Patlama Basıncı |
MIN. Bükülme Yarıçapı |
|||||
|
inç |
mm |
inç |
mm |
psi |
MPa |
psi |
MPa |
inç |
mm |
|
|
403-01 |
1/8 |
3.2 |
0.31 |
7.9 |
290 |
2.0 |
870 |
6.0 |
5/8 |
16 |
|
403-02 |
3/16 |
4.8 |
0.37 |
9.5 |
3/4 |
19 |
||||
|
403-03 |
1/4 |
6.3 |
0.50 |
12.7 |
1 |
25 |
||||
|
403-04 |
5/16 |
8.0 |
0.55 |
14.0 |
1-3/8 |
35 |
||||
|
403-05 |
3/8 |
9.5 |
0.63 |
15.9 |
1-9/16 |
39 |
||||
|
403-06 |
1/2 |
12.7 |
0.79 |
20.0 |
261 |
1.8 |
783 |
5.4 |
2-3/4 |
70 |
|
403-07 |
5/8 |
16.0 |
0.94 |
24.0 |
3-1/2 |
89 |
||||
|
403-08 |
3/4 |
19.0 |
1.06 |
27.0 |
4-1/2 |
115 |
||||
|
403-09 |
7/8 |
22.2 |
1.26 |
32.0 |
5-1/2 |
140 |
||||
|
403-10 |
1 |
25.4 |
1.39 |
35.4 |
218 |
1.5 |
653 |
4.5 |
6-1/2 |
165 |
|
403-11 |
1-1/4 |
31.8 |
1.77 |
45.0 |
8-1/2 |
216 |
||||
|
403-12 |
1-1/2 |
38.1 |
2.00 |
50.8 |
9-9/16 |
243 |
||||
|
403-13 |
1-3/4 |
44.5 |
2.32 |
59.0 |
11-1/8 |
283 |
||||
|
403-14 |
2 |
50.8 |
2.76 |
70.0 |
13-1/4 |
336 |
||||
|
403-15 |
2-1/2 |
63.5 |
3.07 |
78.0 |
14-3/4 |
375 |
||||
|
403-16 |
3 |
76.2 |
3.54 |
90.0 |
17 |
432 |
||||
|
403-17 |
3-1/2 |
89.0 |
4.13 |
105.0 |
19-13/16 |
504 |
||||
|
403-18 |
4 |
101.6 |
4.72 |
120.0 |
22-11/16 |
576 |
||||
- Notlar:İç ve dış çap boyutları özelleştirilebilir.
